CATIA V5
CONTENT
領先應用於各種企業、行業的完整解決方案與合作發展，CATIA引領世界於產品設計、3D體驗及3D模擬的高端解決方案於我們日常生活所使用的產品，息息相關。體驗全新的設計感官與無極限的發揮創意構思，就從CATIA開始！
CATIA 是創新且高投資性的企業工具，提供企業完整的解決方案。針對不同環境與層級的使用者，有對應的產品及專用功能協助設計，激發使用者創造、交流、與共享3D產品資訊。CATIA內含強力的知識工程與開放式的應用架構，既能實現最佳的協同設計環境，又能讓設計者充分的發揮創新能力。
對於各行各業不同規模的企業，在產品設計、驗證、製造、交付的各種階段，皆能對市場做出迅速的反應並優化產品，是大多數行業每日面臨的問題。CATIA提供整合性的應用平台，包含超過100個模組對應不同使用端，內容涵蓋產品設計的各個層面：
five feature五大特色
M-CAD
提供直覺具知識性的實體建模、組立件設計、工程製圖、鈑金設計等等…
Analysis
一體性設計驗證分析於CATIA，透過CATIA知識工程再次加速CAD / CAE串聯速度，讓設計者更快速的 驗證產品…
ID Shape
強大的曲面設計工具，透過專用模組輕鬆設計高階曲面；直觀且快速的曲面設計模式，讓使用者輕鬆的 創建或修改任何類型的曲面…
Machining
同分析敘述，由於有完整的設計模組串聯，在更容易使用 CATIA 知識架構下， CATIA Machining 更超過 以往數控製造程序，提高產能降低錯誤率…
E-CAD (Equipment & Systems)
集成電氣線束、管線相關產品定義所用的專業設計模組，輕鬆關聯異質CAD與3D佈線工程同步…
KNOWLEDGE ENGINEERING知識工程與專案設計開發
完整體驗CATIA真正的核心能力！
Knowledgeware提供完整的CATIA知識平台功能，允許設計人員直接將設計知識嵌入CATIA模型檔案當中，提高設計效率：可建立設計規則表及清單、模型檢查機制、設計方程式導入、完整的參數關聯設計，建立模型型錄並嵌入選用機制，利用以上功能可達成一定程度的設計自動化，發揮最高知識工程效益。由Knowledgeware所產生的知識管理、企業標準、規範資料庫功能，讓設計人員依循上述條件設計開發，確保設計品質一致性。
體驗CATIA核心價值：
CATIA Knowledgeware強大的知識應用工具，是企業最佳的解決方案。擷取並重複利用專業設計能量與知識，將實際經驗、設計Know-how透過簡易操作的知識工程模組納入CATIA管理，充分分享各種型式的設計規則、驗證、偵錯…等功能於CATIA系統內，貫穿設計端到製造流程使企業部署提升協同設計能力並實現智慧設計的目標。
擷取知識 → 擺脫繁瑣重複的設計
從基本的PowerCopy (智能特徵設計)到使用Knowledgeware進階應用，橫跨所有CATIA模組多方應用，從我們熟知的零件、曲面、組立、草圖設計到DMU、人因工程、產品分析、NC加工都可以應用Knowledgeware智能設計來加速設計流程，去除重複且相似的繪圖工作。如建立產品樣版，利用Knowledgeware發想產品多樣變化性，使用知識工程讓設計由繁化簡；適當的加入檢測機制或是設計規則判別，如此建立基準提高設計效率、降低錯誤率。
CATIA 高階函數曲線繪製案例
步驟1
以MATLAB計算出的函數方程，須透過CAD軟體繪製出真實線段並長出實體。利用傳統方式必須將曲線解析為萬點，利用點連線方式重製曲線，真實度有限。透過CATIA精確的函數方程式求解真實空間曲線，只需將函數數值參數化，新增並命名未知數於CATIA結構樹後納入方程求解：
步驟2
求解結果利用GSD Wireframe工具列求出方程式位移曲線
步驟3
真實計算並繪製二維曲線
步驟4
因此函數值無限大，幾何無法呈現收斂之結果，可透過定義決定曲線區域：
步驟5
限制函數值域於所需象限，取得真實曲線。
知識工程的最終目標：設計自動化！
CATIA Knowledge-Ware 基於工程設計出發，利用CATIA平台將設計規則、製造標準、產品設計Know-how納入CATIA知識工程平台，以設計、繪圖整合出發快速讓人員上手且直接於CATIA設計環境中取得設計規則，不須再調章查卷，加速設計成立降低錯誤率；然而，利用Knowledge-Ware的強大功能可達到一定程度的設計自動化。
填表式產品設計與客製開發：
透過宇祥客製化團隊串接專業資料庫(SQL)軟體協同管理尺寸參數，開發以填表式的使用者介面建構產品圖檔，使非原設計者或其他相關部門的使用者一樣能簡單、迅速的以鍵入及選取的方式，輸入參數、執行設計變更或讓CATIA繪製並產出所需要的3D圖檔及同步產出 2D製造圖面。
CATIA Knowledge-Ware 客戶成功案例：
- • 馬達先行設計
- • 重電電工繞線填表繪圖
- • 重電電工繞線線長最佳化
- • 油箱檢具快速設計
- • 排氣管夾具快速設計
- • 智能音響Boss快速設計
- • 笛卡爾絕對座標軸系統移轉程式開發
- • 復曲面燈花自動排列開發
Craft modeling工藝造形

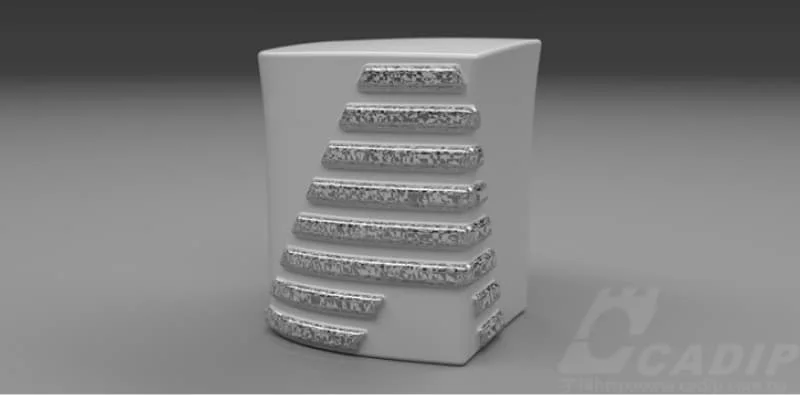

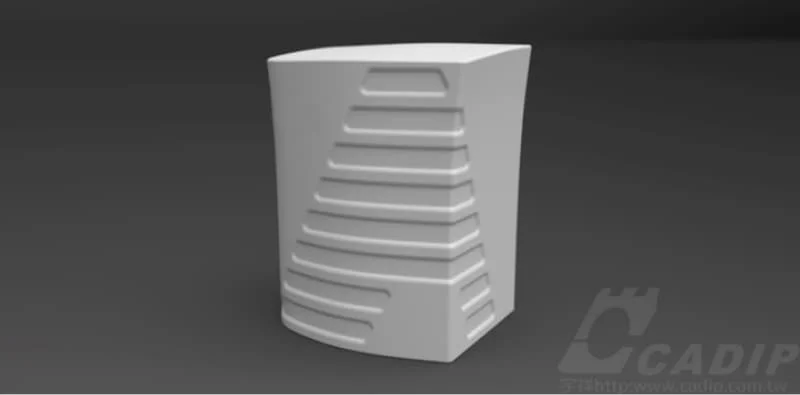

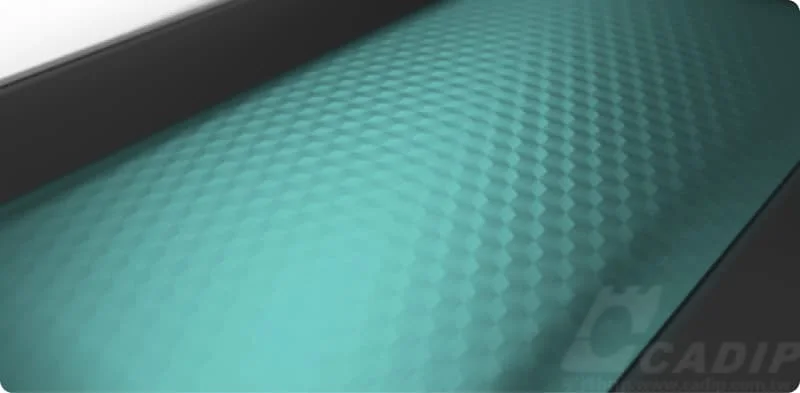

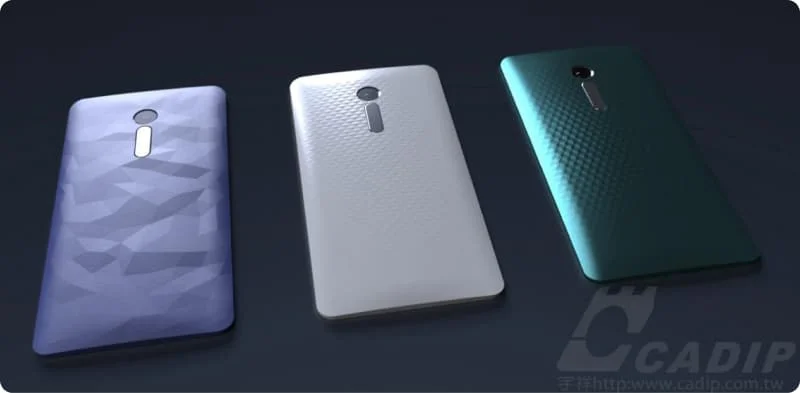

3D Pattern Mapping 特殊紋理製作
Generative Shape Design外形設計 / Generative Shape Optimizer外形設計最佳化
利用CATIA強大之曲面設計模組-Generative Shape Design，搭配外形設計最佳化模組-Generative Shape Optimizer，透過功能強大的全區域變形技術，可延伸GSD線架構與多重曲面的整合建置功能，輕鬆完成大面積之特殊3D紋理，搭配漸消效果所產生之造型；以3C產品外觀為例。
本身在平面上建構特殊紋理就不太容易，要在複曲面上建構更是難上加難，不論是圖形困難度，或是所花費的時間都非常吃力；但有了GSO模組的變形技術後，特殊造型不再是令人卻步的選擇，而是有趣又省時省力新體驗。
上一張
下一張

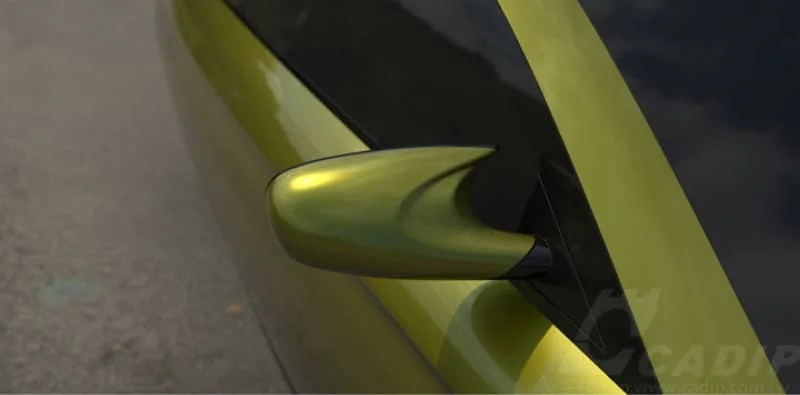

汽車後照鏡設計
從最初的造型發想階段、曲面外觀成形、與機構協同，一直到最後與機電整合的系統工程，整個流程全在CATIA 3DEXPERIENCE Platform一併完成。

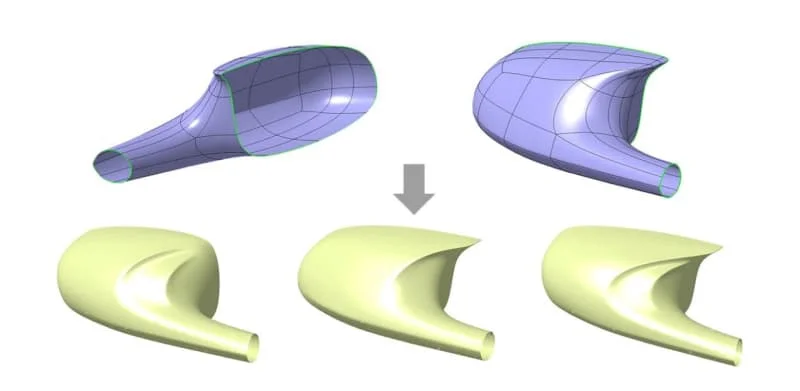

01造形發想.曲面繪製：Imagine&Shape意象造形設計
利用CATIA強大之曲面設計模組-Generative Shape Design，搭配外形設計最佳化模組-Generative Shape Optimizer，透過功能強大的全區域變形技術，可延伸GSD線架構與多重曲面的整合建置功能，輕鬆完成大面積之特殊3D紋理，搭配漸消效果所產生之造型；以3C產品外觀為例。

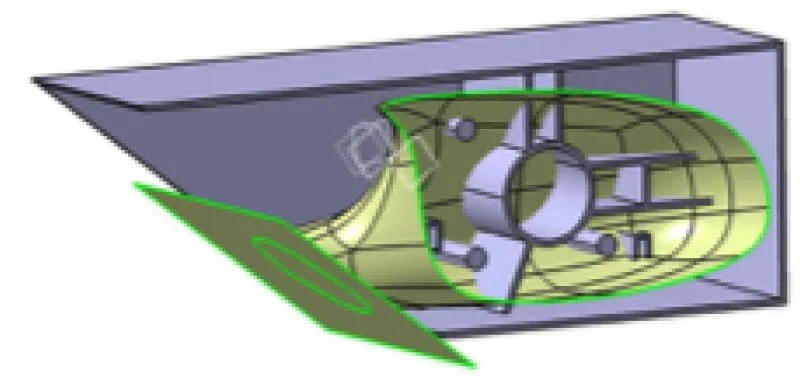

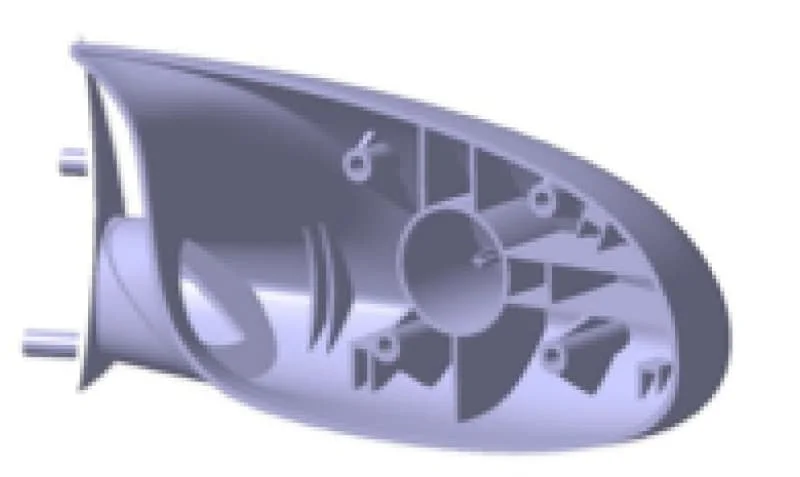

02ID/ME協同設計：Skeleton Relation Design骨架關聯式設計
套用CATIA的”Pubication”同步設計，外形設計與機構設計不僅可同步進行，也可隨時整合觀看結果，針對不同外觀皆可一鍵更新，機構無須重頭來過，大大節省了設計階段的時間。
上一張
下一張

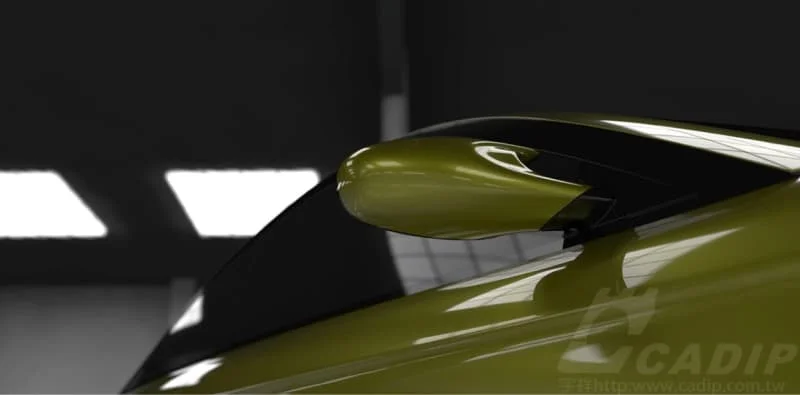

03Live Rendering即時動態彩現
突破以往的彩現模式，不再是一鍵按下等待彩現完成，才可發現材質錯誤或顏色不合回頭再做修改；不論是材質、顏色、場景、視角，都可在彩現的”同時”做編輯設定，甚至模型之特徵也能夠即時設變。
上一張
下一張
04系統工程
假文字內容假文字內容假文字內容假文字內容，假文字內容假文字內容假文字內容假文字內容，假文字內容假文字內容假文字內容假文字內容，假文字內容假文字內容假文字內容假文字內容，假文字內容假文字內容假文字內容假文字內容。
上一張
下一張
造型設計專案

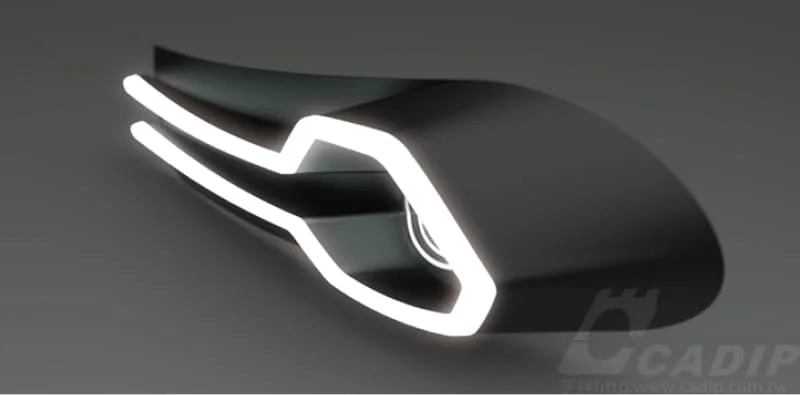

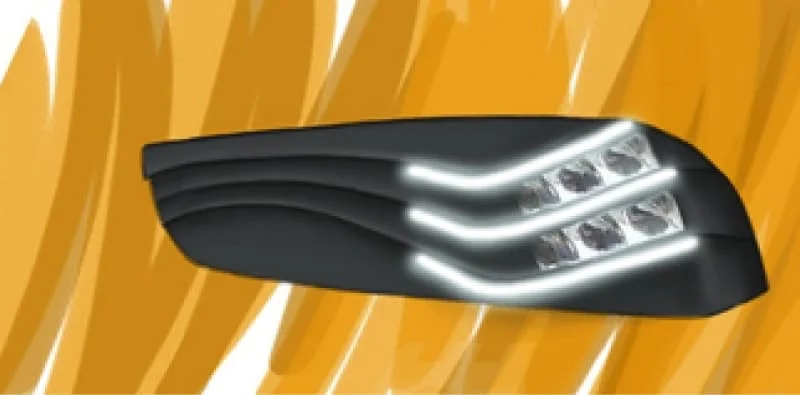

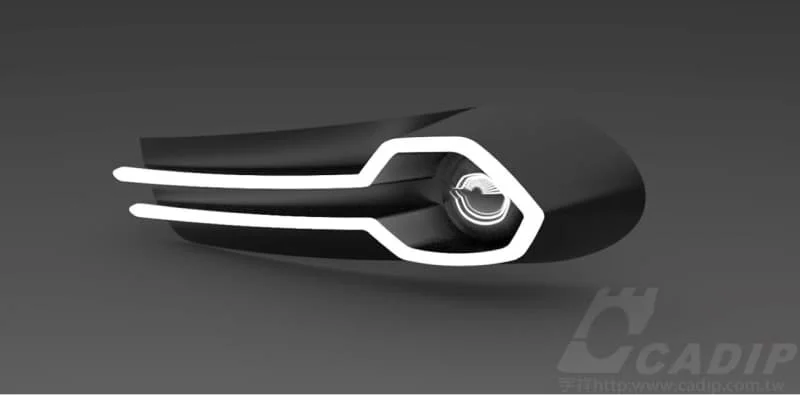

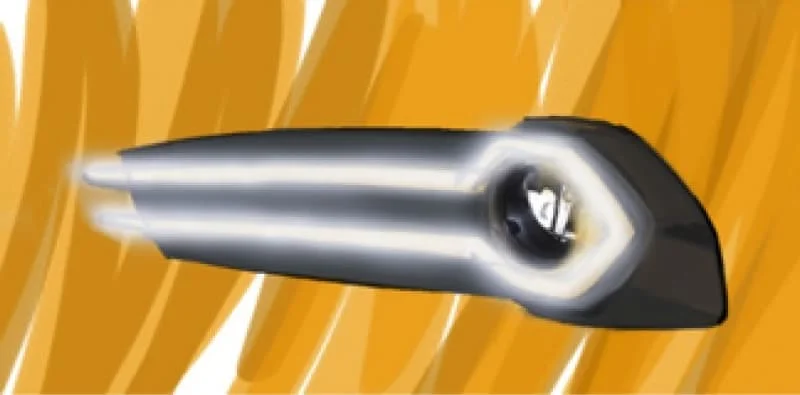

01汽車霧燈造型設計

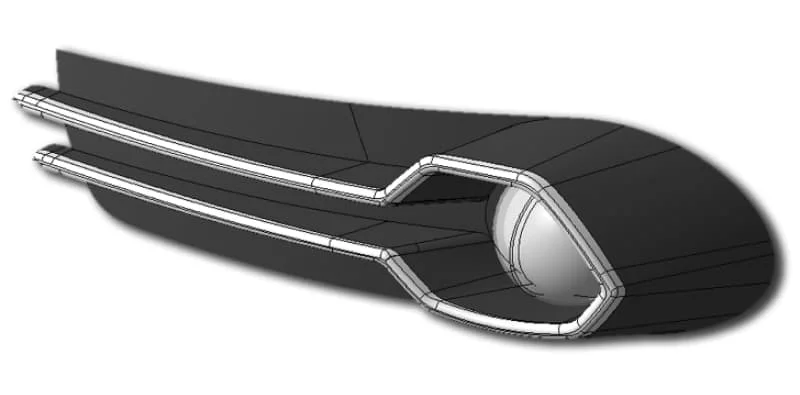

使用CATIA曲面模組GSD、IMA搭配完成曲面設計。
上一張
下一張

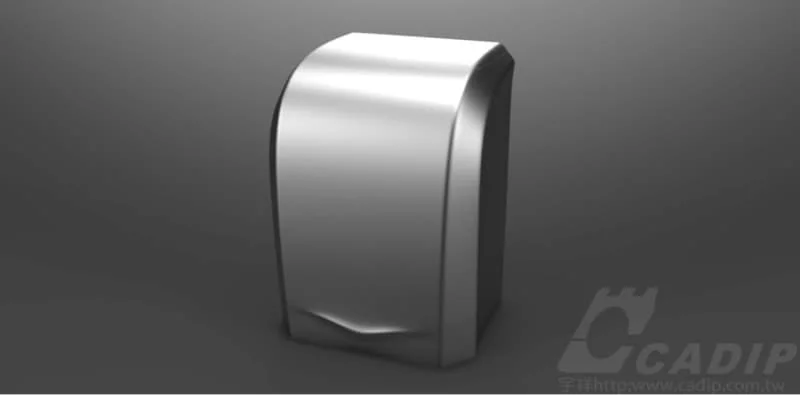

02烘手機造型設計
使用CATIA曲面模組GSD、IMA搭配完成曲面設計。
上一張
下一張
03機器人造型設計

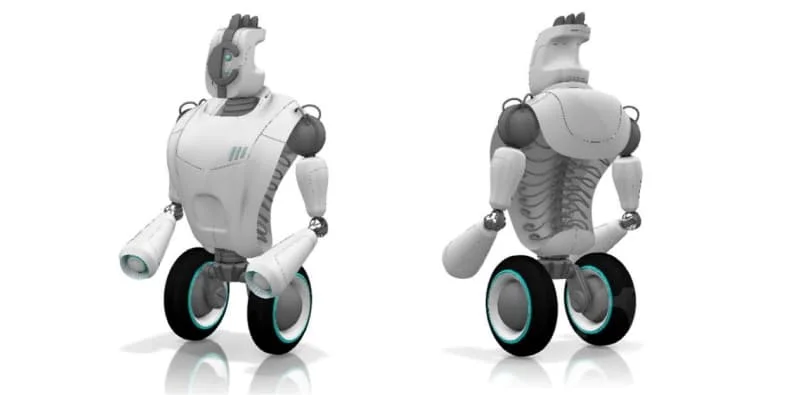

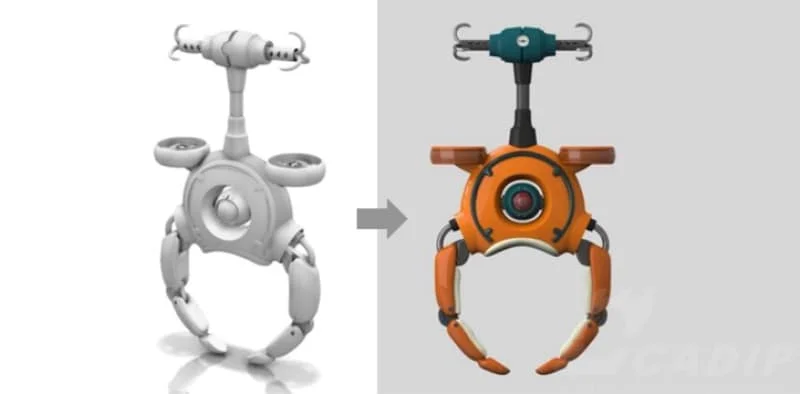

使用CATIA曲面模組GSD、IMA、FSS搭配完成曲面設計。
上一張
下一張
